一、产品简介

ZR-HP系列水浸变送器是一款探针与变送器合为一体的变送器，其工作原理是：针式探头的电极浸水后阻值变化，由专用集成芯片进行信号放大，整形，比较，输出高低电平或继电器报警信号的专用模块。适用于通讯基站、精密机房、图书馆、宾馆、饭店、仓库以及其他在有积水时需要报警的场所。

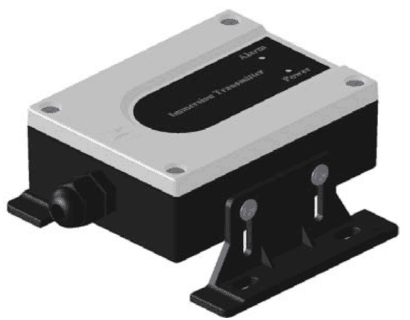

二、产品实物图

三、产品特点

1.产品具有灵敏度高，响应时间快，使用方便，便于安装等特点；

2.产品具有高可靠、低成本，便于现场使用；

3.隔离性高：电源，输入，输出三端隔离设计;

四、主要技术参数
      供电电压： DC 24V (12V~36V)
      工作温度： 0℃~50℃
      工作湿度：20%RH ~95%RH
      误报率：＜100ppm
      静态功耗: 0.5W
      报警功耗最  大： 1.2W
      输出形式：继电器( 负载电流100mA)
      高低电平输出： VL为0V（+0.5V）
      VH为5V或12V(±0.5V)
      带载能力：固态继电器 ≤100mA
     （大电流可以达到 1A，需定做）
      高低电平 ≥3k?
      注：高电平输出 12V 时，供电电压应高于 16V
      产品重量: 约 240g

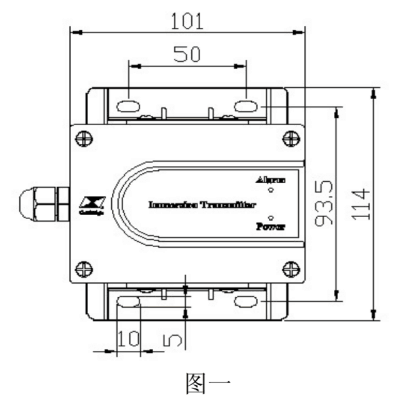

四．外形及尺寸图

五、接 线

ZR-HP-1 高低电平输出电气接线说明：

红色线：供电正

黑色线：供电负

蓝色线：电平输出正

白色线：电平输出负

ZR-HP-2 继电器输出电气接线说明：

红色线：供电正

黑色线：供电负

蓝色线：公共端

白色线：常开端

黄色线：常闭端
六、安装方式

利用两侧的四个 5mm 长条安装孔（见图一）固定在被测位置。

七.检测方法

1.接通DC 24V 后，绿色指示灯亮，表示供电正常；

2.水浸传感器探针遇水时， 导电率高于告警上限 时红色的告 警指示灯亮，由变送器输出短路报警信号（或开路报警信号），水浸解除后，红灯灭，变送器又处于警戒状态。
