无线测温局放采集装置：包括局放采集器和局放传感器，传感器安装到开关柜电缆室内，局放采集器采集传感器数据分析上传到DCT30监测器。

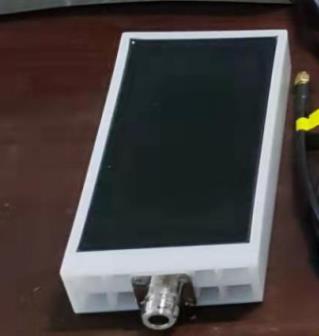

一、局放传感器

局放传感器:系统使用内置式高频传感器，内置传感器安装在高压柜电缆进出线仓内。

技术参数：

检测频带：200MHz~2000MHz；

高频UHF天线,无源无线原理；

信号传输方式：SMA；

接口：BNC。

检测灵敏度：10pC；

负载阻抗,：50 ?；

重量：0.6Kg

尺寸：165mm*85mm*30mm

安装方式：强磁吸附安装

安装位置：电缆室

防护等级：IP65

  环境条件：-20℃—+70℃,10-95% RH 非冷凝

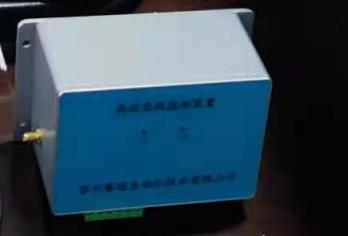

二、局放数据采集器

通过高性能的同轴电缆线将数据传输到采集器上，采集器通过485数据线传到DCT30监测器。采集器需要AC220v电源供电。

技术参数：

一体化铝合金设计;

电源：220V/50Hz;

外形尺寸：198mm*239mm*85mm;

通信协议：modbus RTU、具备遥信功能;

功耗：5W;

总量：0.65kg;

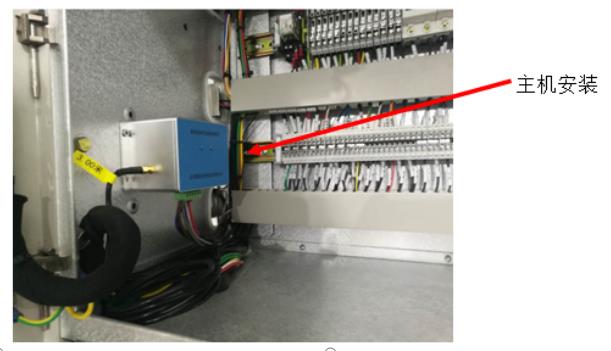

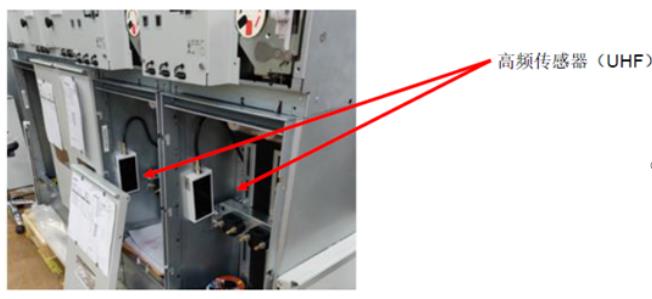

三、局放监测安装
